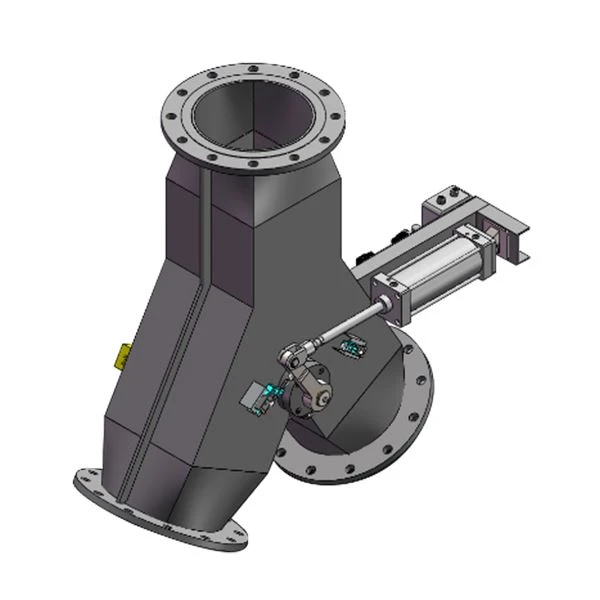

Valv tad-Devjazzjoni tal-Flap

Hanye Flap Diverter Valve huwa mezz ta 'kontroll tar-rivers bla xkiel apposta għal sistemi ta' ġarr ta 'fluwidu, trab u materjal granulari. Billi tuża s-snin ta 'esperjenza tal-kumpanija fil-manifattura tal-valvi u t-teknoloġija tal-kontroll tal-fluwidu, tuża qalba riġida tal-valv swashplate bħala l-qalba tagħha, li timpjega tqassim ta' tliet-modi b'daħla waħda u żewġ ħwienet jew żewġ daħliet u ħruġ wieħed. L-attwatur isuq is-swashplate biex idur, u jikseb bidla fid-direzzjoni tal-fluss tal-midja. Hija tiftaħar vantaġġi bħal treġġigħ lura bla xkiel, siġillar affidabbli, proprjetajiet kontra l--imblukkar u l-ilbies-reżistenti, u struttura sempliċi. Manifatturat f'konformità stretta mal-istandards GB/T 9092, API 598, u ISO 4401, huwa adattat għal diversi kundizzjonijiet operattivi minn pressjoni normali sa medja-għolja. Huwa użat ħafna f'industriji bħal makkinarju tal-kostruzzjoni, tagħmir tal-minjieri, kimiċi, metallurġija, bini tal-vapuri, u linji ta 'produzzjoni awtomatizzati, issolvi kompletament il-punti ta' uġigħ fl-industrija ta 'valvi direzzjonali tradizzjonali bħal impatt kbir ta' rivers, tnixxija faċli, iġġamjar tal-materjal, u manutenzjoni ineffiċjenti. Jissimplifika t-tqassim tal-pipeline u jtejjeb l-istabbiltà u l-kontrollabbiltà tas-sistema.

Bħala ċentru tar-rivers bla xkiel f'sistema ta' ġarr tal-midja, dan il-prodott huwa bbażat fuq "treġġigħ lura preċiż tat-tip swing plate-," bi tliet funzjonijiet li jaħdmu flimkien biex jgħaqqdu l-pipeline tal-ġarr u l-attwatur, u jikseb kontroll effiċjenti tal-midja filwaqt li jiżgura tħaddim stabbli u faċilità ta 'użu, u jadatta għal rekwiżiti ta' proċess kumpless f'xenarji multipli:

Rivers bla xkiel u preċiż: L-adozzjoni ta 'qalba tal-valv tal-pjanċa tat-tbandil riġida integrata, maħduma u ffurmata bi preċiżjoni, il-pjanċa tat-tbandil hija mmexxija biex iddur bla xkiel minn attwatur pnewmatiku, manwali jew elettriku. L-angolu tar-rivers jista 'jiġi kkontrollat ​​b'mod preċiż (0 grad ~ 90 grad), mingħajr impatt jew jerking, adattat għal kundizzjonijiet tax-xogħol li jeħtieġu treġġigħ lura bla xkiel; Tista 'tirrealizza b'mod flessibbli daħla waħda u żewġ ħwienet jew żewġ daħliet u swiċċjar tad-direzzjoni tal-fluss tal-ħruġ wieħed. Il-pjanċa tat-tbandil hija pożizzjonata b'mod preċiż, mingħajr iġġamjar jew devjazzjoni, tevita telf tal-midja jew falliment tat-tagħmir ikkawżat mir-rivers tad-devjazzjoni. Huwa adattat għal xenarji multipli bħal sistemi idrawliċi, sistemi ta 'ġarr pnewmatiku, u pipelines ta' ġarr ta 'fluwidu.

Kontra l--imblukkar u kontra l--akkumulazzjoni: Il-qalba tal-valv tal-pjanċa swing jadotta disinn razzjonalizzat ċatt, u l-ħajt ta 'ġewwa tal-kanal tal-fluss huwa illustrat b'preċiżjoni (il-preċiżjoni tal-illustrar tista' tilħaq 400#), li hija lixxa u nadifa, mingħajr sporġenzi ovvji u kantunieri mejta. Jista 'effettivament jevita l-akkumulazzjoni u l-imblukkar ta' trab, materjali granulari jew fluwidi viskużi, u huwa adattat għal materjali granulari b'daqs ta 'partiċelli ta' 0.1 ~ 50mm u diversi midja fluwidu. Matul ir-rotazzjoni tal-pjanċa tat-tbandil, tista 'tobrox il-materjal kemmxejn imwaħħal fuq il-ħajt ta' ġewwa tal-kanal tal-fluss, tevita aktar l-akkumulazzjoni tal-materjal u l-imblukkar tal-pajpijiet, u telimina kompletament il-problema tal-imblukkar tal-materjal u l-ħin ta 'waqfien. Huwa adattat għall-minjieri, kimiċi u xenarji oħra tal-midja ta 'trab u viskożità għolja.

Issiġillar affidabbli u prevenzjoni tat-tnixxija: L-adozzjoni ta 'struttura tas-siġillar tat-twaħħil, il-pjanċa tat-tbandil u s-sedil tal-valv joqogħdu sewwa flimkien. Il-komponenti tas-siġillar huma magħmula minn materjali reżistenti għall-pressjoni għolja-reżistenti, xedd-, u reżistenti-tixjiħ bħal FKM (fluororubber), PTFE, u NBR (lastiku nitrile), li jistgħu jintgħażlu b'mod flessibbli skont il-karatteristiċi tal-medju biex tinkiseb ANSI Klassi VI żero tnixxija. Għal kundizzjonijiet ta'-pressjoni għolja u ta' xedd-għoli, struttura ta' siġill iebes (liga Stellite, karbur tat-tungstenu) tista' tiġi kkonfigurata biex tipprevjeni b'mod effettiv it-tnixxija tal-midja u d-dħul tal-arja, tevita telf tal-midja, ħsara fit-tagħmir, u tniġġis tat-trab tal-ħanut tax-xogħol, u hija adattata għal tħaddim stabbli fit-tul-f'xenarji ta' pressjoni medja u għolja.

1. Id-disinn tal-qalba tal-valv li jitbandal jiżgura t-treġġigħ lura bla xkiel u -ħieles.

Il-qalba tadotta qalba tal-valv tal-pjanċa swing riġida integrata, magħmula minn materjal ta 'liga ta' -qawwa għolja u preċiżjoni-makna minn CNC. Il-pjanċa swing għandha ħxuna uniformi u ċentru preċiż tal-gravità. Flimkien ma 'mekkaniżmu ta' pożizzjonament tal-buffer, il-proċess tar-rivers huwa bla xkiel, -ħieles minn xokk, u bla storbju, li jista 'jipproteġi b'mod effettiv l-attwatur u l-pipeline u jevita ħsara fit-tagħmir ikkawżata mill-impatt tar-rivers. Il-veloċità tar-rispons tar-rivers hija kontrollabbli (aġġustabbli minn 0.8 sa 2 sekondi), li tista 'tiġi adattata għal kundizzjonijiet frekwenti tar-rivers u tissodisfa wkoll ir-rekwiżiti ta' rivers ta '-preċiżjoni għolja u bla xkiel. Huwa adattat għal linji ta 'produzzjoni awtomatizzati, sistemi idrawliċi ta' preċiżjoni u xenarji oħra b'rekwiżiti għoljin għar-rivers ta 'stabbiltà.

2. Kontra l--imblukkar u l-ilbies-reżistenti, adattat għal midja multipli u kundizzjonijiet tax-xogħol varji.

Il-korp tal-valv u l-qalba tal-valv sway huma fondut bi preċiżjoni minn azzar fondut jew azzar li ma jissaddadx (304, 316L, CF8/CF8M mhux obbligatorju). Xi mudelli ħfief jużaw liga ta 'l-aluminju ta'-saħħa għolja, li jibbilanċjaw ħfief u durabilità, u huma adattati għal ambjenti ħarxa bħal sprej tal-melħ tal-baħar, umdità għolja u temperatura għolja, u trab għoli. Il-wiċċ tal-qalba tal-valv huwa mwebbsa jew iwweldjat b'liga iebsa (HRC akbar minn jew ugwali għal 55), b'reżistenza eċċellenti għall-ilbies, reżistenza għall-korrużjoni u reżistenza għall-impatt, li jistgħu jirreżistu b'mod effettiv l-għorik b'veloċità għolja - ta 'trab u materjali granulari u l-erożjoni ta' fluwidi korrużivi. Id-disinn tal-kanal tal-fluss issimplifikat jelimina l-kantunieri mejta għal residwu materjali, u huwa adattat għal diversi midja bħal żejt idrawliku, żejt minerali, fluwidi kimiċi, trab u materjali granulari, u huwa adattat għal xedd għoli u kundizzjonijiet ta 'korrużjoni qawwija.

3. Struttura sempliċi u adattabilità qawwija ta 'installazzjoni.

Jidhru disinn integrat u ssimplifikat, dan il-valv huwa aktar sempliċi u iżgħar fid-daqs minn valvoli ta 'kontroll direzzjonali tradizzjonali, li jeħtieġu inqas spazju ta' installazzjoni. Huwa partikolarment adattat għal ambjenti ta' spazju-kostrett bħal kmamar tal-magni tal-vapuri, makkinarju tal-kostruzzjoni, u linji ta' produzzjoni awtomatizzati żgħar. Id-dijametru nominali jvarja minn DN50 sa DN500, u l-interface jadotta konnessjonijiet tal-flanġ standard GB/T 9113 u ANSI B16.5, li jippermettu integrazzjoni bla xkiel ma 'diversi sistemi ta' ġarr pnewmatiku, sistemi idrawliċi, pajpijiet ta 'ġarr, u attwaturi. Jappoġġja kemm metodi ta 'installazzjoni orizzontali kif ukoll vertikali mingħajr modifiki kumplessi, u joffri adattabilità eċċellenti u flessibilità biex jissodisfa rekwiżiti differenti ta' tqassim tal-pipeline.

4. Faċli biex topera u spiża baxxa ta 'manutenzjoni

Jappoġġja modi ta 'sewqan manwali, pnewmatiċi u elettriċi. Is-sewqan manwali għandu disinn tal-manku ergonomiku, li jagħmel l-operazzjoni mingħajr sforz u flessibbli, li jippermetti intervent manwali malajr f'emerġenzi. Id-drajvs pnewmatiċi u elettriċi jippermettu kontroll mill-bogħod u konnessjoni awtomatizzata, jadattaw għal linji ta 'produzzjoni awtomatizzati industrijali u jeliminaw il-ħtieġa ta' tħaddim manwali fuq-post, ittejjeb b'mod sinifikanti l-effiċjenza operattiva. Id-disinn modulari jippermetti ż-żarmar individwali u s-sostituzzjoni ta 'komponenti vulnerabbli bħall-pjanċa tat-tbandil u s-siġilli, u jelimina l-ħtieġa li jiżżarma l-valv kollu, u b'hekk titjieb l-effiċjenza tal-manutenzjoni b'aktar minn 50%. Il-konfigurazzjoni standardizzata ta 'partijiet vulnerabbli tiffaċilita l-akkwist, tiżgura reżistenza għall-ilbies u durabilità, tnaqqas il-frekwenza ta' sostituzzjoni, u tirriżulta f'vibrazzjoni baxxa u rata baxxa ta 'falliment waqt it-tħaddim tat-tagħmir, li tippermetti tħaddim kontinwu fit-tul-.

5. pressjoni għolja jifilħu, operazzjoni stabbli u affidabbli.

Wara -qawwa ta 'pressjoni għolja u ttestjar ta' għeja, il-pressjoni tax-xogħol tista 'tkopri pressjoni atmosferika sa 16MPa, u tista' tiġi adattata għal kundizzjonijiet ta 'pressjoni medja u għolja ta' Klassi 600 (madwar 10MPa). Il-firxa tat-temperatura hija -30 grad sa 400 grad. Jista 'jopera b'mod stabbli għal żmien twil taħt kundizzjonijiet tax-xogħol kumplessi b'temperatura għolja, pressjoni għolja u vibrazzjoni qawwija mingħajr deformazzjoni jew tnixxija. Il-qalba tal-valv tal-pjanċa swing jadotta struttura ta 'konnessjoni riġida u hija mgħammra b'apparat ta' limitu preċiż, li jiżgura pożizzjonament sod u jevita d-devjazzjoni tar-rivers ikkawżata minn varjazzjonijiet tal-pressjoni medja. Fl-istess ħin, jiżgura l-istabbiltà tal-pressjoni tas-sistema u jevita ċaqliq fil-pressjoni tal-arja u l-pressjoni idrawlika kkawżati mir-rivers.

6. Kompatibbli ħafna, adattabbli għall-ħtiġijiet ta 'industriji multipli.

Jista 'jiġi integrat bla xkiel mas-sistemi ta' trasport pnewmatiku tagħna, sistemi idrawliċi, tagħmir tal-metraġġ, u attwaturi, u huwa adattat għar-rekwiżiti tal-proċess ta 'diversi industriji bħal makkinarju tal-inġinerija, minjieri, kimiċi, bini tal-vapuri u linji ta' produzzjoni awtomatizzati. Jappoġġja l-adattament mhux-standard u jista 'jaġġusta l-istruttura tal-pjanċa swing, il-materjal tas-siġillar, id-dijametru nominali, u l-veloċità tal-bidla skont ir-rekwiżiti tal-karatteristiċi tal-midja, il-frekwenza tar-rivers, l-ispazju tal-installazzjoni, u l-metodu tas-sewqan biex jissodisfa l-kundizzjonijiet tax-xogħol personalizzati tal-klijenti. Fl-istess ħin, jikkonforma ma 'standards idrawliċi internazzjonali u huwa faċli biex jintegra ma' sistemi b'ħafna -marki.

Shanghai Hanye Engineering Technology Co., Ltd tispeċjalizza fil-kontroll tal-fluwidu u tal-materjal, li tiffoka fuq l-indirizzar tal-punti ta 'uġigħ ta' treġġigħ lura tal-midja bla xkiel. B'"operazzjoni stabbli u effiċjenti, kontra l--imblukkar u l-ilbies-disinn reżistenti, u siġillar affidabbli" bħala l-prinċipji ewlenin tagħha, nipprovdu lill-klijenti Flap Diverter Valve affidabbli ħafna u adattabbli u soluzzjonijiet relatati. Għal parametri dettaljati, soluzzjonijiet ta 'adattament tal-kundizzjoni operattiva, jew studji ta' każijiet fuq-sit, jekk jogħġbok tħossok liberu li tikkuntattjana!
